Подбор подшипников

Учитывая возможность неточности монтажа, применяют радиальные, самоустанавливающиеся сферические подшипники.

Т.к. оба кольца подшипника, установленного внутри вала редуктора вращаются совместно, расчет этого подшипника будем производить по статической нагрузке, равной реактивной силе в опоре барабана от номинального груза.

Определяем эквивалентную нагрузку:

Рэ = Fа * Кб * Кт, (51)

Кб – коэффициент безопасности;

Кт – температурный коэффициент:

Рэ – эквивалентная нагрузка Н.

Рэ = 12411,76 * 1,7 * 1 = 21099 Н

Выбираем подшипник 1311 ГОСТ 5720 – 75 с внутренним диаметром 55 мм, наружный диаметром 120 мм, шириной 29 мм, и статической грузоподъемностью 22500 Н. для повышения унификации конструкции для опоры В принимаем аналогичный подшипник.

Расчет фундаментного болта

Материал фундаментного болта – сталь 35. фундаментный болт показан на рисунок №13. фундаментный болт рассчитывается на растяжение с учетом предварительной затяжки, характеризуемой коэффициентом 1,35 по уравнению:

где d1 – внутренний диаметр резьбы болта, мм.

1,35 * Р = (π *(d1)2 / 4) * σв, (52)

где [σр] – допускаемое напряжение на растяжение материала болта, МПа.

d1 = 1,31 * √ Р / [σр], (53)

d1 = 1,31 * √ 3750 / 1800 = 30 мм,

Следовательно, размеры фундаментного болта:

d = М24; h = 60 мм; Н = 200 мм;

L = 350 мм; b = 18 мм; А = 170 мм.

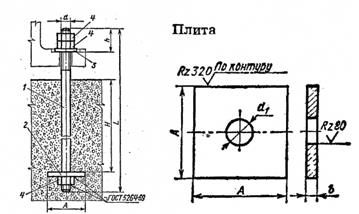

Рисунок 20 – Фундаментный болт:

1 – шпилька резьбовая;

2 – плита анкерная;

3 – шайба по ГОСТ11371 – 68;

4 – гайка по ГОСТ 5915 – 70.
